Passive VU-meter

Lautsprecher Leistungsanzeige

Courtesy/Thanks to: www.HobbyElektronik.de

Description: This is a passive VU-meter I found on a german site, but it seems easy enough to build, just follow the schematics and the partslist and it will work...



Beschreibung:

The german text (for those of you who knos german):

Dieses VU-Meter ist besonders auch für kleinere Leistungsbereiche zu gebrauchen. Die Leistungs-Aufnahme ist recht gering, so das der Einfluss auf den Klang sehr klein ist. Die anzeige geht bis 100 Watt, und zwar in 6 Stufen.




Zusatz-Info:

Die Schaltung wird einfach parallel zum Lautsprecher geschaltet, und das war's auch schon. Die Schaltung selbst ist aus 6 nahezu identischen Zweigen aufgebaut (für jede LED einer).
Die Feet's sorgen für einen konstanten Strom für die LED's, während die Z-Dioden den Strom erst bei erreichen der entsprechenden Spannung passieren lassen.

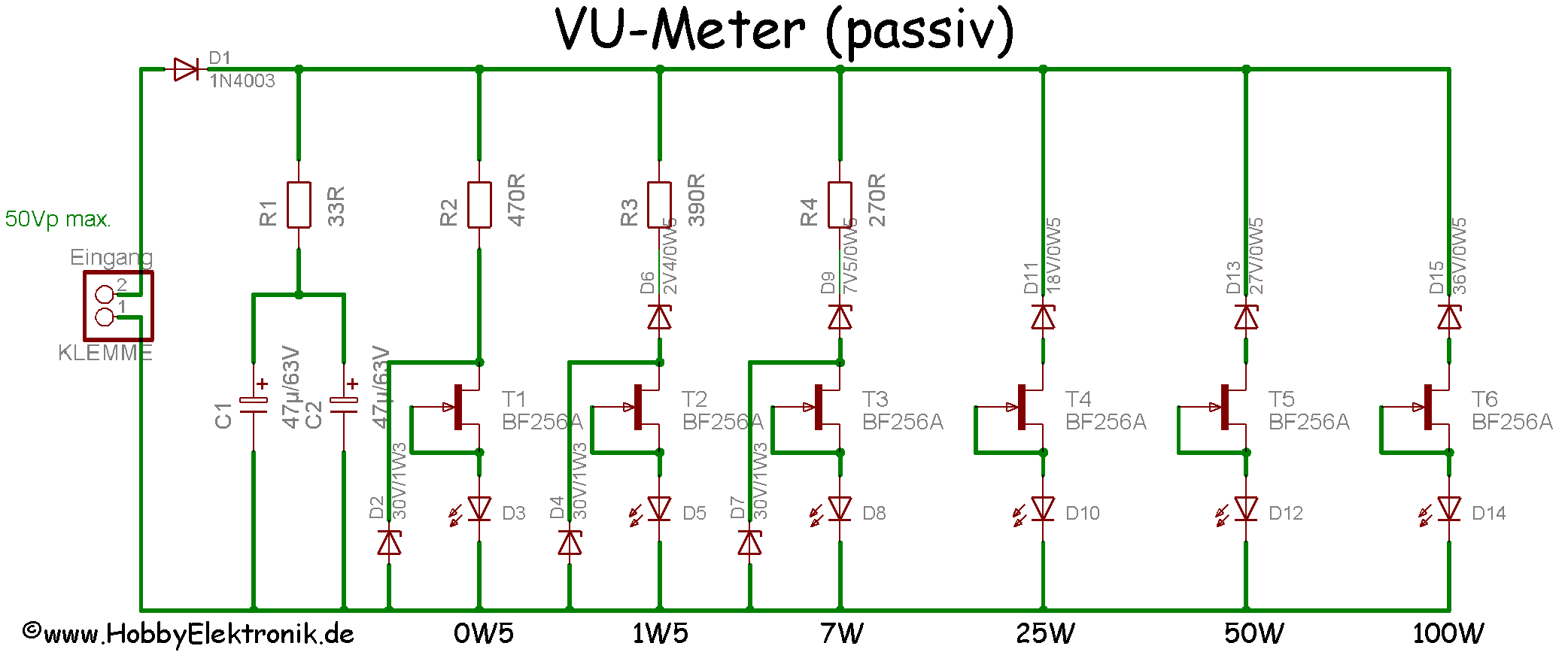

Schaltplan/Nachbau:

Beim Nachbau dürfte es keine großen Probleme geben, der Bestückungsplan ist zwar etwas gequetscht, aber mit ein bisschen Phantasie findet man schon den richtigen Platz für das jeweilige Bauteil :o).
